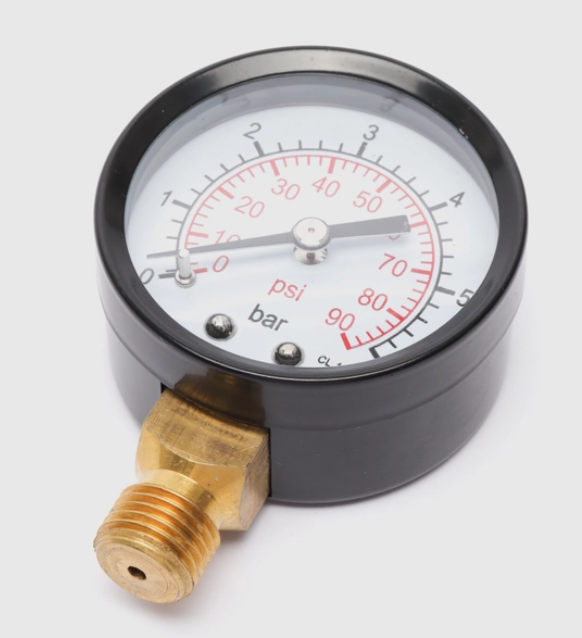

Манометр радиальный ТИМ — 6 бар
Краткое описание:
Манометр радиального типа серии ТИМ предназначен для визуального контроля избыточного давления жидких и газообразных неагрессивных сред в диапазоне до 6 бар. Предназначен для встраивания в корпуса и панели с осевым (задним) присоединением; обеспечивает надёжное и удобное считывание значения давления при стационарной и умеренно пульсирующей работе системы.
▎Назначение
• Измерение и индикация избыточного давления (0…6 бар).
• Промышленные и бытовые технологические линии, насосные установки, водопроводные и отопительные системы, компрессорное оборудование.

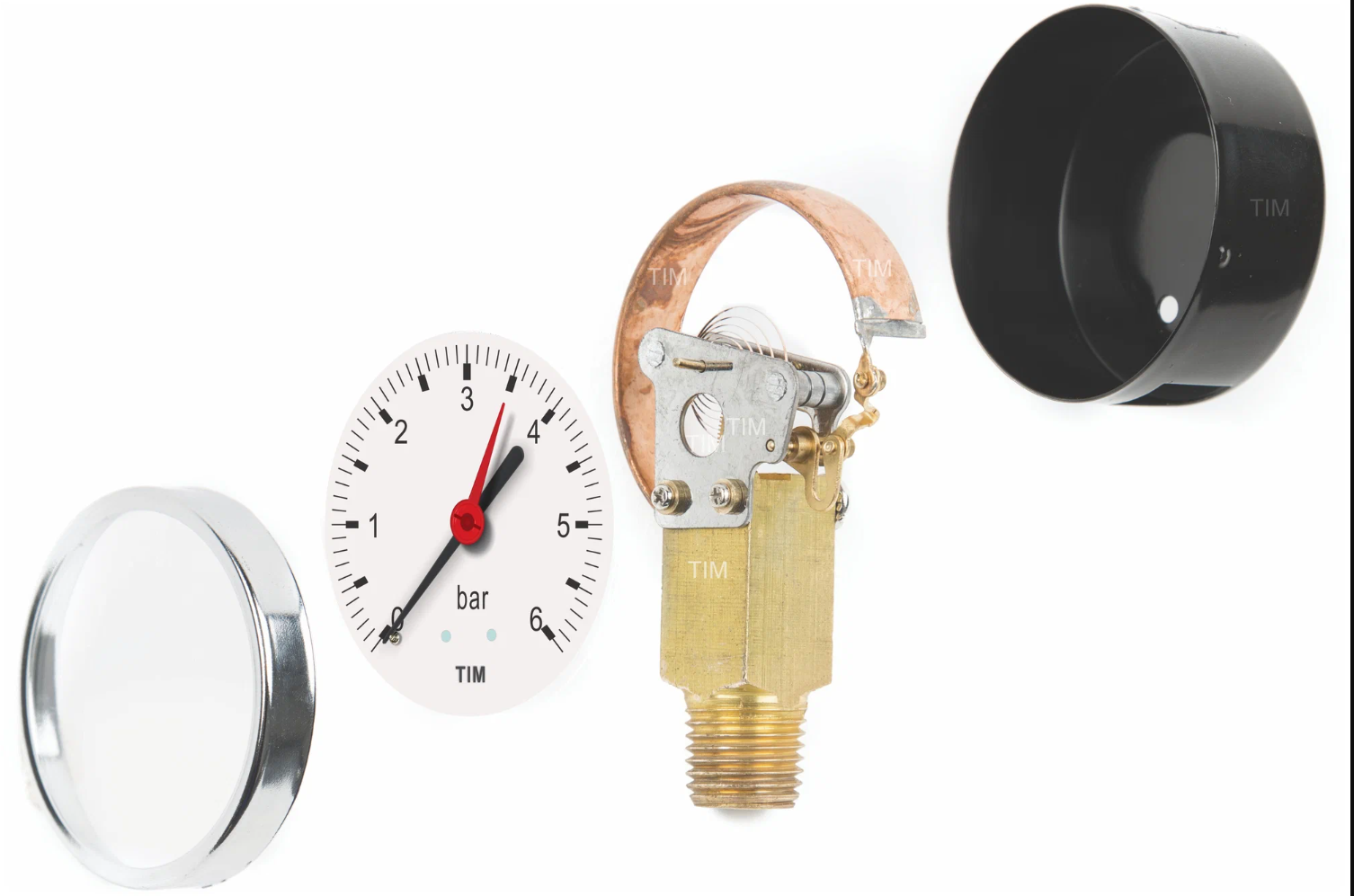

▎Конструкция и принцип работы
• Измерительный элемент — трубка Бурдона (изогнутая упругая трубка), передающая деформацию на указательный механизм.
• Корпус — металлический (возможно с защитным прозрачным стеклом или плексигласом), заднее (аксиальное) присоединение для удобной установки в панель/корпус.

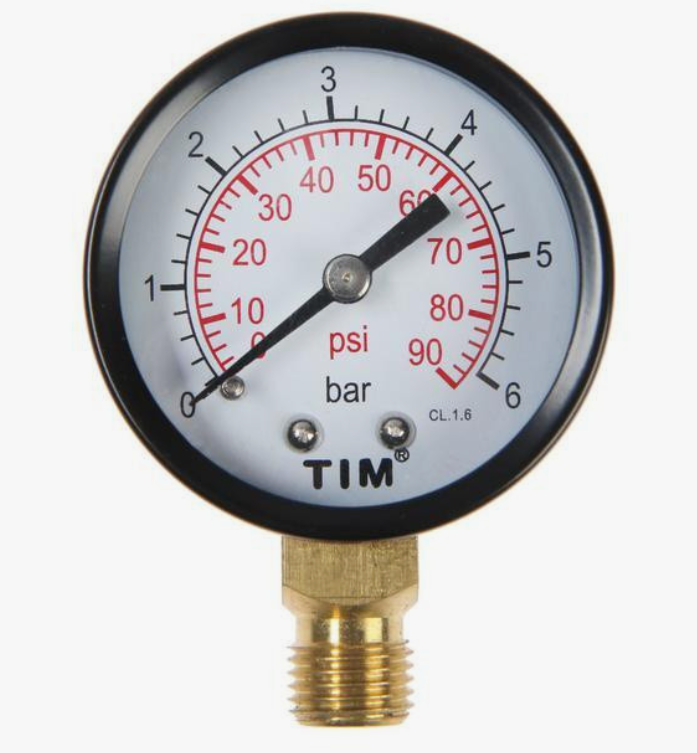

• Циферблат с градуировкой до 6 бар, стрелочный указатель с механическим приводом.
▎Основные технические характеристики (типовые / рекомендуемые)
• Измеряемый диапазон: 0 … 6 бар (номинальный).
• Точность: класс 1.6 (±1.6 % от верхнего предела) — по запросу можно 1.0.
• Диаметр корпуса (наружный): 50 мм
• Присоединительная резьба (аксиальная): G1/4"
• Максимально допустимое давление (перегрузка): не менее 1,5 × F.S. (т.е. ≥ 9 бар); рекомендуемая рабочая перегрузка и пределы указывать в паспорте.
• Температура окружающей среды: −20 … +60 °C (зависит от уплотнений и материалов).
• Уплотнения и материалы в зоне контакта: латунь / нержавеющая сталь для корпусов; стандартные уплотнения — NBR/EPDM (выбирать по среде).
